[TUTO] PicnDuino (Installation)

Les cartes Arduino, les platines

[TUTO] PicnDuino (Installation)

Message non lude kelav » Ven 15 Fév 2013 16:00

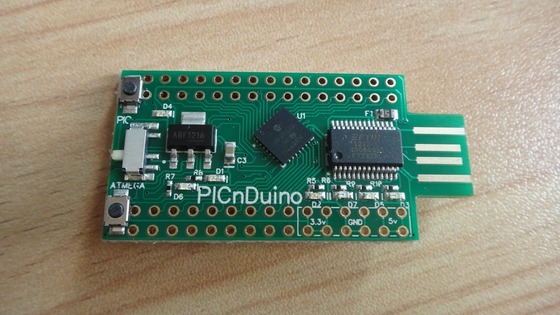

Le PicnDuino

J'imagine que d'abord une petit présentation s'impose, le picnduino est une carte avec deux microcontrolleurs.
- Un PIC18F25K20 compatible Amicus18
- Un Atmega328 compatible Arduino

Le tout avec 22 Entrées/Sorties chacun et 4 Leds programmables
Les deux microcontrolleurs peuvent fonctionner en même temps et être programmer grâce à son entrée USB.
Le tout pour 12€ frais de ports compris.

Pour plus d'infos :
http://www.kickstarter.com/projects/1411349329/picnduino-dual-microcontroller-development-platfor
http://www.bradsprojects.com/electronics/Bradsprojects-PICnDuino.html

Si vous voulez l'acheter hélas, il va vous falloir attendre qu'il soit en vente (Ou trouver une machine à remonter le temps et faire un don ^^).

Pour les chanceux qui viennent de le recevoir, voilà comment installer tout ce qu'il vous faudra pour commencer à faire mumuse avec.

Installation

Tout d'abord téléchargez Arduino et Amicus18 IDE.
http://arduino.cc/en/Main/Software
http://www.bradsprojects.com/kickstarter/Amicus18CompilerSetup.exe

Puis installer les drivers.
Switcher sur Atmega et installer les drivers présent ici: arduino-1.0.3\drivers\FTDI USB Drivers (USB SERIAL PORT)
Switcher sur PIC et installer les drivers présent ici: AmicusIDE\Amicus18 USB Driver

Test sur AtMega
Sur Arduino
- Sélectionner Type de Carte -> Arduino Nano w/Atmega328
- Fichier -> Exemples -> Basics -> Blink

Changer le delay() pour vérifier que tout se passe bien, pas besoin de changer la PIN de la led.
Normalement une led verte et rouge devrait briller pendant le téléversement.

Test sur PIC (En théorie)
Sur Amicus18 IDE
- Open Samples/Led_flash.bas
Modifier l'exemple comme ceci:

Code: Tout sélectionner
Dim Led As PORTC.2

    While 1 = 1             ' Create an endless loop
        High Led           ' Illuminate the LED connected to bit-0 of PortB
        DelayMS 250         ' Wait for half a second
        Low Led            ' Extinguish the LED connected To bit-0 of PortB
        DelayMS 250         ' Wait for half a second
    Wend                    ' Do it forever


Puis faites - Compile and Program

Si vous avez plus de chances que moi ça devrait marcher. Hélas personnellement je n'ai pas réussi à le faire marcher, je mettrais à jour ce tutoriel quand j'y serais arrivé. Donc si vous avez accès à un Picduino et que vous avez réussi faites le moi savoir !

Schéma:

Pour l'arduino
LED BLEU : pin 13
LED VERTE : pin 9

Pour le PIC
LED 1 : RC2
LED 2 : RC1

http://www.bradsprojects.com/kickstarter/PICnDuinoPinout.png
Dernière édition par kelav le Sam 9 Mar 2013 13:50, édité 1 fois.
Pour plus d'infos ! une seul adresse
http://smarturl.it/remi
kelav

Messages: 51
Inscription: Jeu 29 Nov 2012 19:00
Localisation: Montpellier

Re: [TUTO] PicnDuino (Installation)

Message non lude cyprien » Ven 22 Fév 2013 12:15

Je pense qu'il y a une petite coquille dans le titre, ce n'est pas PicDuino mais PicnDuino :)
cyprien

Messages: 4
Inscription: Jeu 14 Fév 2013 10:59

Re: [TUTO] PicnDuino (Installation)

Message non lude kelav » Sam 9 Mar 2013 13:53

Je pense qu'il y a une petite coquille dans le titre, ce n'est pas PicDuino mais PicnDuino


Bien vu, j'ai corrigé le titre, merci pour la correction.
J'ai toujours pas eu l'occasion de chercher pour faire marcher le PIC.
Pour plus d'infos ! une seul adresse
http://smarturl.it/remi
kelav

Messages: 51
Inscription: Jeu 29 Nov 2012 19:00
Localisation: Montpellier
