Re: Projet Photoduino

Message non lude baron_noir » Ven 21 Oct 2011 23:51

Ces électrovannes existent bien sur également en 12VDC. (PU200-01-S7)
nb 01 => 1/8; 02=> 1/4 S7 = solénoîde 12 v
Il est plus courant de les utiliser en 220 AC ou 24 et 48 VDC ou AC.
Il y a même des modeles en 6VDC, c'est plus rare.
Il y a de nombreux fabricants ODE, JBL, asco, Shako, Dingli ...
Ils proposent pour l'industrie, eux aussi, des solenoïdes en toutes sortes de tensions.

En 12 VDC, on est avec une tension plus classique en électroonique. Il est donc necessaire d'avoir qu'une seule alimentation :lol:
Le solenoïde envoie moins de pics de tension lors de la commutation qui peuvent être destructrices malgrés la protection d'une diode en "tete beche".
Cela chauffe moins, et le temps de commutation est meilleur, on peut donc passer une frequence plus elevée pour les trains de gouttes.

Le modele que je garde pour moi est un PU220AR-01 en 1/8" ...

J'attends avec impatience la sortie du nouveau PCB phoduino, en attendant j'utilise la V1 de K-ton de VS qui est tout aussi rapide mais moins ergonomique car plus analogique que digitale.

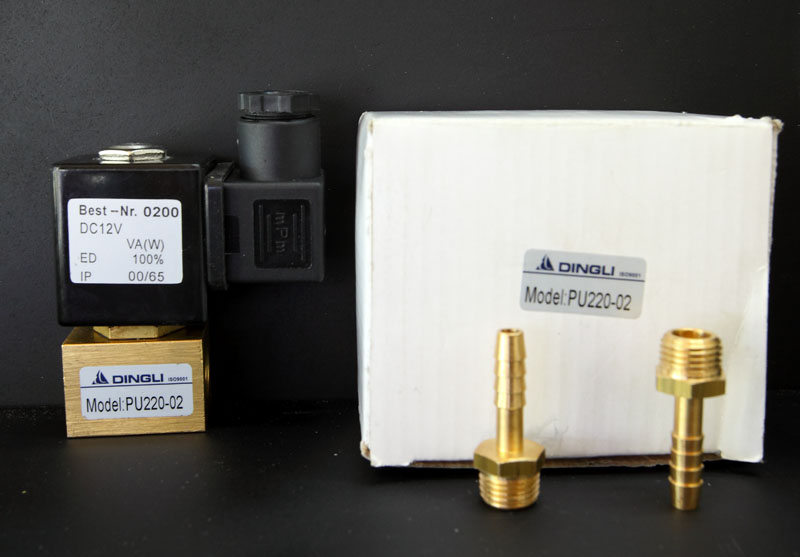

Une photo de mon electrovanne à vendre :
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude Miksair » Jeu 3 Nov 2011 13:45

Hello

A force d'essayer de rentre ce photoduino plus agréable a utiliser, car la gestion avec 2 boutons c'est un peu la misère a l'usage, on a reussi a intégrer la gestion d'un pavé de navigation avec une molette de scroll. C'est tout chaud de cette nuit :D

Voila la bête, la notre est noire, on est pas raciste

Du coup quelques modifs hardware ont été nécessaire sur le pcb photoduino (mon pote s'est bien arraché les cheveux pour la mise au point d'une solution stable :) ) => Capteur de choc basculé sur l'entrée audio et au revoir le flash2 => 2 pins de récupérés, un seul bouton avec interruption => 3 eme pin de récupérée. Et avec ces 3 pins (2digit+1analogique), on arrive a gérer :
- 5 boutons Haut/Bas/Gauche/Droite/Centre, en clic court ou long
- les 2 sens de scroll de la molette
=> Au final 12 entrées différents avec notre molette remplacant 1 bouton, qui ajoutées au bouton d'interruption gardé, ca nous permet 14 intéractions possibles avec le firmware, au lieu des 4 de départ, donc beaucoup plus de souplesse

maintenant qu'on a fini la validation du hard, c'est a mon tour de prendre le relai et de fignoler le soft

Par contre on savait qu'on commençait a s'éloigner du kit de départ, maintenant on en est sur. Jusqu'a présent les modifs étaient surtout soft et liées a l'ecran qui avait changé. Maintenant on a été obligé d'intervenir sur le pcb photoduino, donc c'est mort, plus de compatibilité tout court :D

voila, projet en perpétuel renouveau, mais je vais quand même essayer de refaire quelques photos un de ces jours :)

et puis ptet faire une video un jour du fonctionnement du bestiau
Miksair

Messages: 14
Inscription: Ven 5 Aoû 2011 10:51

Re: Projet Photoduino

Message non lude baron_noir » Mer 16 Nov 2011 22:01

L'electrovanne est vendue.

Il n'y a toujours pas de nouvelles de la version 3 de photoduino.

Y aurait-il un PB de mise au point ?
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude baron_noir » Mer 14 Déc 2011 00:24

baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude Miksair » Lun 13 Fév 2012 14:43

Miksair

Messages: 14
Inscription: Ven 5 Aoû 2011 10:51

Re: Projet Photoduino

Message non lude fred » Lun 13 Fév 2012 15:15

Super, merci pour l'info.
J'ai demandé les conditions pour le distribuer en France.
On verra s'il veut qu'on l'aide à développer la communauté française plus avant.
Avatar de l’utilisateur
fred

Messages: 220
Inscription: Lun 20 Déc 2010 15:32
Localisation: Toulouse

Re: Projet Photoduino

Message non lude baron_noir » Ven 24 Fév 2012 01:20

J'ai demandé les conditions pour le distribuer en France.


Alors quelle est la réponse ?

Peut-on acquérir uniquement le PCB (ainsi que les faces sérigraphiées, ce serait un + ...).
J'ai les autres composants mise à part l'arduino que je commanderais ICI ...)
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude Daved » Lun 26 Mar 2012 08:58

Intéressé également :)
Daved

Messages: 1
Inscription: Lun 26 Mar 2012 08:56

Re: Projet Photoduino

Message non lude baron_noir » Mar 27 Mar 2012 20:45

Intéressé également


je t'ai écrit un MP...
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude baron_noir » Dim 20 Mai 2012 18:55

J'ai construit le photoduino derniere version V3.
Je n'arrive pas du tout à charger les logiciels arduino et photoduino dans la carte.
la procédure décrite sur le site est en anglais et je maitrise pas trés bien et je trouve le descriptif succint.
Qui pourrait me donner des conseils ?

Merci
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude baron_noir » Lun 21 Mai 2012 23:54

Bon en cherchant j'ai trouvé.
En fin de compte je n'avais pas chargé correctement le driver pour arduino !!!
Le logiciel est chargé et tourne en langue espagnole.
J'ai voulu éditer le fichier photoduino.ino et modifier la valeur du langage ainsi que le temps de shutterlag lié à mon APN, mais la compilation du fichier me fait des erreurs.
Je dois avouer que je ne suis pas un softeux, j'ai donc surement fait des boulettes qui "défilent en rouge" !!!
Je n'ai pas pu ouvrir le fichier "language_EN.h" afin de voir si je pouvais le traduire en français dans un fichier "language_FR.h", mais je ne sais pas faire.
Merci pour vos explications si vous en avez.
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude Lionel » Mar 22 Mai 2012 01:22

Bonjour,

Quelles sont les modifications apportées au programme et quelles sont les erreurs en rouge ?
Avez vous sélectionné la bonne carte dans tools/board de l'éditeur arduino ?

Sinon, les fichiers langages sont ouverts lorsque vous ouvrez le projet photoduino.ino, ils sont éditables dans les onglets de l'éditeur arduino.
Vous pouvez aussi les ouvrir à l'aide d'un éditeur de texte (genre notepad++ pour windows par exemple)
Image - Distributeur officiel Arduino - Conception de shields
Avatar de l’utilisateur
Lionel

Messages: 734
Inscription: Mar 21 Déc 2010 09:52
Localisation: Toulouse

Re: Projet Photoduino

Message non lude baron_noir » Jeu 24 Mai 2012 23:03

Bon cela fonctionne.
J'ai même trouvé une version en beta test qui peut être pilotée par un PC, soit en mode remote avec la connexion USB : on change les parametre à la souris : que du bonheur.

J'en ai profité pour créer un fichier "language français" avec un éditeur gratuit notepad++.
Je ne suis pas du tout un softeux et suis content de ma réalisation. :lol:

Je n'ai que le capteur son de valide, j'attends des jack RCA à souder aux bons empatement du PCB photoduino V3. On verra cela 1ere semaine de juin normalement...
Merci à ceux qui m'ont donné un coup de pouce (Daved et Miksair).

Je n'ai plus qu'à tester en réel.
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude baron_noir » Jeu 31 Mai 2012 22:36

Une nouvelle version est sortie aujourd'hui.
Elle integre la possibilité d'être pilotée avec un logiciel REMOTE sur PC, Mac ou Linux.
Et un fichier language Français pour les menus. (cela a été facile en fin de compte, je leur ai transmis).
baron_noir

Messages: 14
Inscription: Jeu 1 Sep 2011 22:20

Re: Projet Photoduino

Message non lude cyannis » Mer 14 Nov 2012 09:39

Bonjour,

j'ai voulu me lancer dans l'aventure il y a qq semaines avec le kit V3...
Apres avoir receptionné, soudé, commandé les cables qui vont bien pour mon D7000 et mon SB700, je n'arrive toujours pas a declencher mon declenchement ni boitier ni flash...

J'ai bien chargé le firmware, j'utilise l'interface remote.

Est ce que qq"un pourrait me donner un coup de main ou une trame pour faire qq checks?

Est ce que une soudure mal faite (c'est pas mon metier...) peut engendrer des disfonctionnement non vu lors de l'init software?

Merci pour votre aide par avance!

Yan's
cyannis

Messages: 1
Inscription: Mer 14 Nov 2012 09:26

Re: Projet Photoduino

Message non lude Lionel » Lun 26 Nov 2012 22:42

Bonjour,

auriez vous la possibilité de prendre des photos nettes de votre assemblage (coté soudure, coté composants ?)
Image - Distributeur officiel Arduino - Conception de shields
Avatar de l’utilisateur
Lionel

Messages: 734
Inscription: Mar 21 Déc 2010 09:52
Localisation: Toulouse
