[Résolu] Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Dim 15 Juil 2012 14:06
de wiziwiz
Bonjour!

J'ai récemment commandé un wavshield.
J'ai enfin eu l'occasion de le tester le weekend dernier. Il ne marche pas.
J'ai directement essayé le scketch daphc d'exemple.
J'obtiens le message d'erreur :
Wave test!
Free RAM: 672
Error: Card init. failed!
SD I/O error: 1, 0

J'ai aussi essayé avec la librairie AF_WAV (avec l'ide Arduino 0.22
cette fois-ci) et SDcard (ide 1.0.1). J'ai testé avec plusieurs cartes
sd de différentes marques/ modèles et capacité.

Que faire? :?

Merci par avance.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Lun 16 Juil 2012 08:54
de Lionel
Bonjour,

vous serait il possible de nous fournir les informations suivantes :
Version de l'IDE arduino utilisée ?
Système d'exploitation & version utilisés ?
Type de carte arduino utilisée ?
Type de carte SD ?
Librairie pour la carte SD ?
Code mis en oeuvre ? (copier le code utilisé dans un message entre des balises code)
Photo nettes du shield dessus & dessous (mode macro)

D'avance merci de ces infos pour corriger votre problème au plus vite.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Mar 17 Juil 2012 18:27
de wiziwiz
Bonjour,

Voici les réponses à vos questions:

Version de l'IDE arduino utilisée ?
-->arduino-1.0.1 et suite aux problèmes rencontrés, et pour des tests : Arduino 0.22

Système d'exploitation & version utilisés ?
-->Windows vista édition familliale premium

Type de carte arduino utilisée ?
-->Arduino uno (achetée chez vous, avec prestation de soudure)

Type de carte SD ?
-->J'en ai essayées plusieurs:
SD HC 4GB
SD 2GB
Puis en désespoir de cause un adaptateur Micro SD -> SD avec une carte micro SD.. au cas où...

Librairie pour la carte SD ?
Code mis en oeuvre ? (copier le code utilisé dans un message entre des balises code)

J'ai utilisé la librairie SD, avec le sketch d'exemple CardInfo : (voir pièce jointe)
daphc de la librairie WaveHC: (voir pièce jointe)
PlayAllLoop de la livrairie AF_Wave: (voir pièce jointe)

Les photos sont aussi en pièce jointe.

Merci de votre aide.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Jeu 19 Juil 2012 08:46
de Lionel
Bonjour,

merci de vos réponses, par contre, la pièce jointe n'est pas jointe

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Ven 20 Juil 2012 09:01
de Lionel
Bonjour,

pas de nouvelle... y'a t'il toujours un problème ?
Est ce résolu ?

Pourriez vous poster quelques photos ?

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Lun 23 Juil 2012 20:17
de wiziwiz
Bonjour,
Désolé, pour les autres messages j'avais reçu une notifications sur ma boîte mail. Ca n'a pas été le cas ici, j'ai fini par passer voir sur le forum.
Je posterai tout ca demain. Le problème n'est pas résolu.

Cordialement,
Grégory.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Mar 24 Juil 2012 19:00
de wiziwiz
Bonjour,

Je vous ai envoyé les photos et sketches par mail.

Cordialement,

Grégory.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Mer 25 Juil 2012 09:18
de Lionel
Bonjour,


okay, c'est normal, c'est de notre faute,

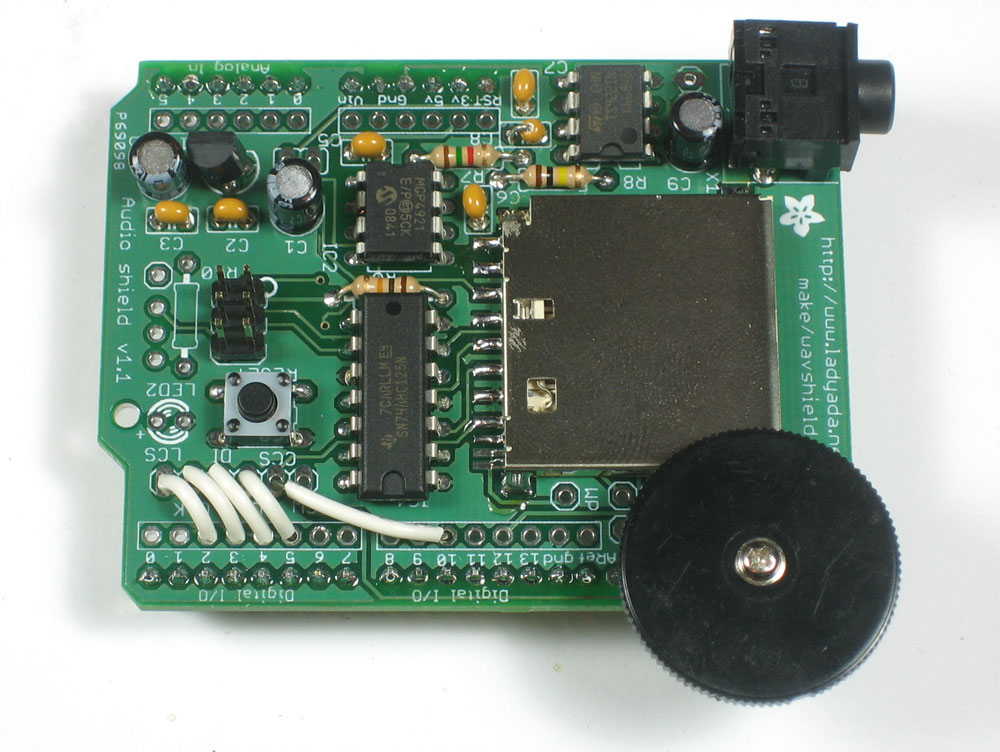

il manque les straps sur votre shield

pouvez vous trouver de quoi souder pour ajouter les fils manquants comme sur la photo ci dessous ?


Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Dim 29 Juil 2012 12:20
de wiziwiz
Bonjour,

J'ai fais la soudure comme indiqué.
Je peux lire la carte SD.
Par contre, en utilisant toujours l'exemple DAPHC je ne lis toujours pas le fichier .wav dessus.
SI je ne mets aucun fichier sur la carte, rien ne se passe, si je mets un de mes fichiers wav, un son est émis en boucle (du bruit en fait)
J'ai pensé que mon fichier wav était mal encodé, et non compatible avec ce qui était lisible par le shield. J'ai donc téléchargé un fichier wav d'exemple disponible ici : http://www.ladyada.net/make/waveshield/download.html

C'est la même chose.

Je continue de chercher, si vous avez une idée ...

Cordialement,

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Lun 30 Juil 2012 09:12
de Lionel
Bonjour,

j'ai plus qu'une idée, je sais ou est le souci, le microchip mcp4921 est soudé a l'envers,
on vous envoie une carte montée et 100% testée pour corriger ce souci.
Double faute de notre part, vraiment désolé pour les problèmes posés et merci de votre patience.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Mer 1 Aoû 2012 20:38
de wiziwiz
Bonsoir,

Ok pas de soucis. Merci pour votre aide.
(Je pars en vacances en début de semaine prochaine. Je croise les doigts pour recevoir le colis avant sinon il risque de vous être retourné.)

Cordialement.

Grégory.

Re: Problème avec WavShield - SD I/O error:1,0

Message non luPosté: Mar 7 Aoû 2012 16:24
de wiziwiz
Bonjour,

J'ai bien reçu la nouvelle carte. Elle fonctionne bien.

Merci encore pour votre aide !

Cordialement,

Grégory
